OBD系列气动装置
OBD系列气动装置

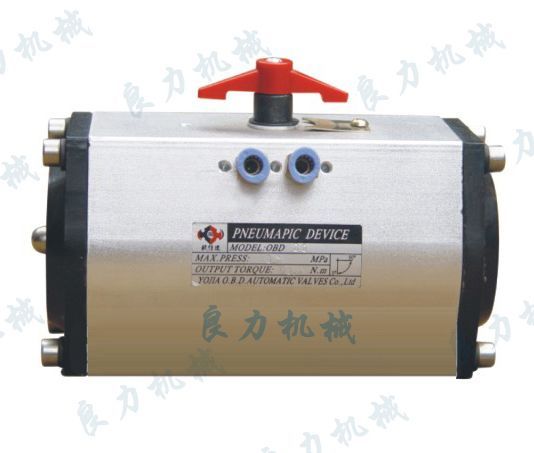

主要特点及标准参数:
  基本设计 :气动双活塞执行器、型号OBD双作用式、型号OBD-S单作用式(有弹簧返回)。
  制造特点 :超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
  采用标准 :执行器与阀门连接:四个或八个螺栓孔符合标准DIN/ISO5211,轴装配孔符合标准DIN3337。可供选择的装配轴孔有多种形状尺寸选择 。
  执行器与控制阀连接: OBD/OBD-S100~350符合标准NAMUR或VDI/VDE3845,OBD/OBD-S040~90通过转接板连接。
 执行器与信号盒连接 :符合VDI/VDE3845
  零件材料 :壳体:铝合金表面阳极化处理。端盖:铝合金表面喷塑处理。活塞/齿条:铝合金。
  密封 O 型圈 :丁睛橡胶=NBR70。
  轴承垫圈 / 导环 :塑料。
  工作环境温度 :—20°C+90°C。
  回转角度 :双作用式=90°单作用式=90°、标准执行器旋转轴角度从两端可调节-5°+5°。
  输出扭矩 :3~10000Nm
  空气压力 :2~8bar,最大10bar。
  附件 :电磁阀、电气定位器、限位开关(有机械式、接近式)、气源处理三联件(有减压器、过滤器、油雾器)手操机构。

工作原理:

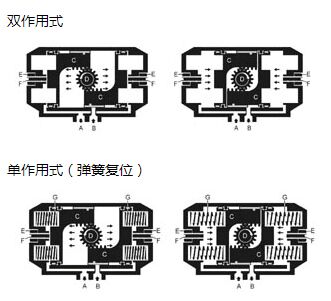

       压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度, 锁紧螺母(E)。
执行器的使用:
  使用本执行器时,先确定阀门的扭矩,水蒸气或非润滑的介质增加25%安全值;非润滑的干气介质增加60%安全值;非润滑用气体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值、然后根据气源工作压力,查找扭矩表,可得到准确的执行器型号。(注:此安全值为欧倍德公司推荐使用。)

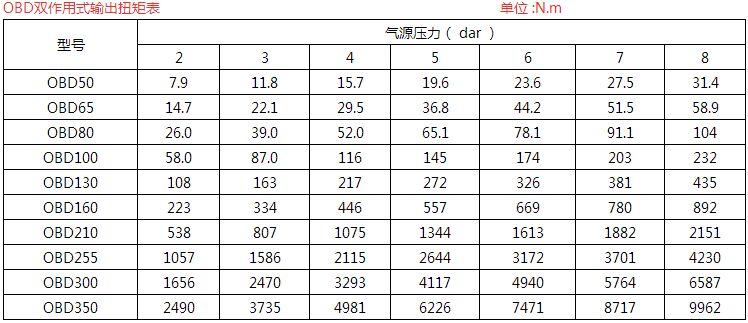

   选用双作用式OBD例:气源压力只有5bar,控制一个需要扭矩200N.m球阀,介质为非润滑的水蒸气,考虑到安全因素,增加25%等于250N.m ,首先按表查找气源压力5bar ,然后沿该列垂直查找等于或相近的扭矩数据,选272N.m ,再沿该行向左查找其型号,选择OBD130型。

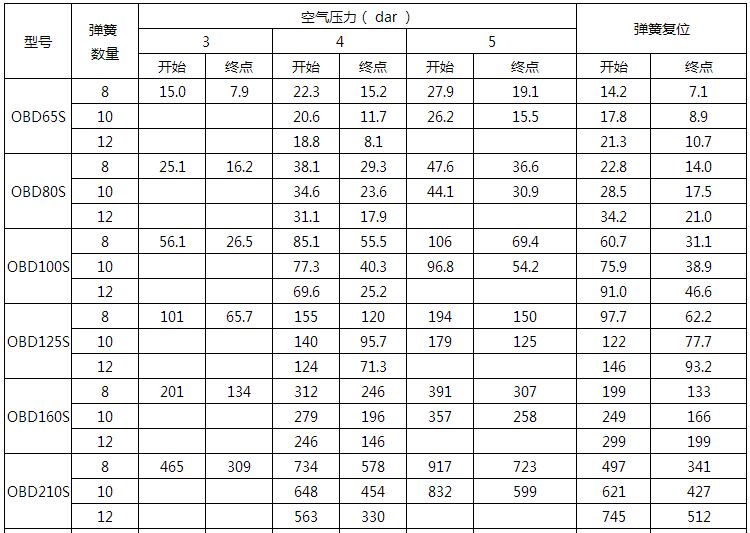

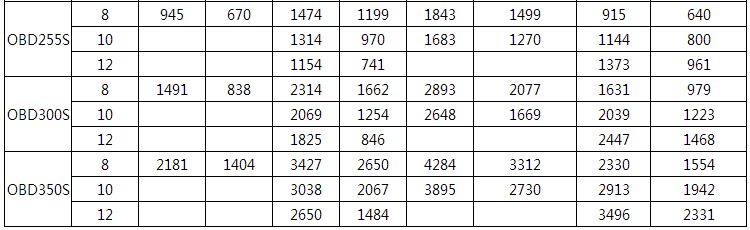

   选用单作用式(弹簧复位)OBD-S 例:气源压力只有4bar ,控制一个需要扭矩100N.m蝶阀,介质为非润滑的干燥气体,考虑到安全因素,增加60%等于160N.m ,首先按表查找弹簧复位终点得到相近扭矩166N.m ,然后沿该行向左查找气源压力4bar的终点扭矩196N.m ,气源压力扭矩应该大于弹簧复位扭矩,正好气源压力扭矩大于弹簧复位扭矩,再沿该行向左查找其型号,选择OBS160型、弹簧数量10根。


解剖图及零配件:

控制系统接线图:



外形及连接尺寸图:








行器的重量 / 容量 / 开或闭的时间
